標準：

AASHTO TP10-1993-約束試樣溫度應力拉伸強度標準測試方法

EN 12697-46:2012-熱混瀝青測試方法，46部分：單軸拉伸測試確定低溫斷裂特性。

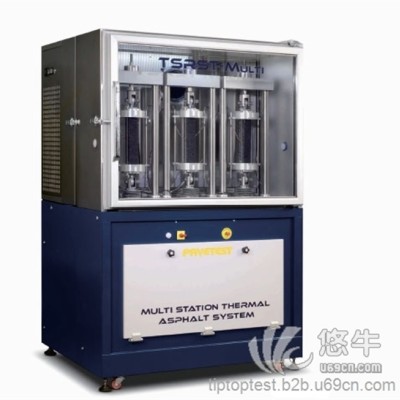

約束試樣溫度應力測試(TSRST)用于確定瀝青混凝土低溫斷裂敏感性。早在1990年，TSRST由OEM與俄勒岡州立大學(OSU)研發，作為美國戰略高速公路研究計劃(SHRP)的一部分。測試方法成演變?yōu)?/span>AASHTO TP10規范。TSRST測試也被列入EN 12697-46歐洲規范。規范選擇單軸拉伸測試表征瀝青混合料抵抗低溫斷裂能力。單軸拉伸測試的結果可用于下列測試評估：

- 指定溫度的拉伸強度，采用單軸拉伸應力測試（UTST）；

-在斷裂破壞前，瀝青可以承受的最低溫度，采用約束試樣溫度應力測試（TSRST）；

-指定溫度下的拉伸強度儲備，采用 TSRST和UTST測試組合；

-松弛時間，使用松弛測試(RT)；

- 蠕變曲線反算流變參數，采用拉伸蠕變測試(TCT)；

- 通過低溫和機械加載測定低溫抗疲勞能力，采用單軸循環拉伸應力測試（UCTST）.

主要特點:

- 三個測試工位(電機和/或伺服液壓站);

- 伺服液壓作動器: 30kN靜態, 25kN動態, 使用長壽命軸承、耐疲勞、等面積型雙向作動器

- 液壓動力: 變頻驅動(VFD)2.2kW油泵電機; 轉速按需調整.

- 可以克隆、修改和/或產生用戶自己的適應待定需求的測試方法文件

- 可編程測試‘向?qū)А笇?dǎo)用戶一步一步完成試驗

可做以下測試：

- 單軸拉伸應力測試 (UTST)

- 約束試樣溫度應力測試 (TSRST)

- 松弛時間，采用松弛測試 (RT)

- 拉伸蠕變測試 (TCT)

- 單軸循環拉伸應力測試(UCTST) （**僅適用于液壓加載系統）

外形尺寸：

主機(含環境箱)：1860(高)x1020(深)x1260(寬)mm

液壓動力單元(伺服液壓站):700(高)X550(深)X570(寬)mm)

重量：約600Kg。

電源要求：

- 伺服液壓站(每個)：230V 50-60Hz 單相2.5kW

- 機電系統 (每個)：100-240V 50-60Hz 0.5kW

- 制冷單元：230V 50Hz 單相 1.5kW

技術規格：

- 加載架

- 堅固的兩柱式機架；

- 工作間隔寬度240mm；

- 工作空間高度（兩個加載板之間）285mm。

作動器：

- 電機加載作動器：25kN靜態；

- +/-50mm行程（100mm）；

- 內置位移傳感器：伺服液壓作動器；

- 液壓加載作動器：30kN靜態，25kN動態，伺服液壓作動器帶長壽命迷宮軸承，雙向動作等面積驅動，耐疲勞；

- 伺服閥與作動器緊密耦合，實現最佳的伺服性能；

- 10μm作動器壓力管路過濾器實現最佳的污染控制；

- 0.5升的液壓蓄能器，40bar的預加壓力，實現最佳的伺服閥壓力調制；

- 高速響應，VCD驅動伺服閥：-3db@350Hz,+/-5%幅值（如需要，可提供性能曲線）。

荷載傳感器

- 薄型精密荷載傳感器；+/-30kN，0.1%標準化輸出，在線信號調制。

液壓動力單元：

- 工作壓力達160bar；

- 控制面板帶高/低壓選擇；

- 低壓調節范圍10~160 bar；

- 可調速率達到7.5升/分；

- 變頻驅動（VFD）2.2kW油泵電機，速度按需調整；

- 3μm回流管路過濾器；

- 油壓低，超低溫過濾器報警指示；

- 遠程啟動；

- 壓力表；

- 空氣冷卻（配電風扇）；

- 在虛擬控制面板上顯示油壓和溫度。
