產品介紹

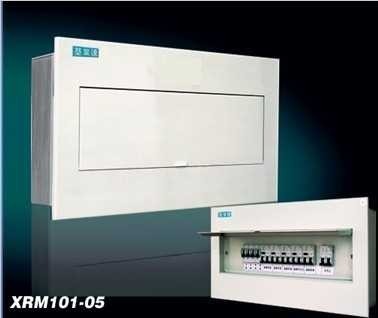

xrm101-05系列低壓照明配電箱,是一種根據原件型號、規格、參數設計組裝成具有控制功能的配電箱,箱體的尺寸大小

可以根據用戶的需求制作使結構緊密到相當完善的組合。使用鍍錫銅母排配線，安全方便更環保。產品分懸掛式和嵌

入式兩種，造型美觀、機構小巧，廣泛適用于各類實驗室、科研單位、工礦企業、學校、醫院、港口及民用建筑等部

門，在高層建筑，賓館，機場，商場，工礦企業等單位戶內使用。

產品應用范圍：

XRM101-05型照明配電箱，造型美觀、機構小巧，廣泛適用于各類實驗室、科研單位、工礦企業、學校、醫院、港口及民用建筑等部門，在高層建筑，賓館，機場，商場，工礦企業等單位戶內使用。

產品功能特點：
XRM101-05型照明配電箱工作在交流50HZ、電壓500V以下、最大電流250A及以下的單相三線及三相五線制的電路中使用，尤其適用于家用電器、小容量電動機移動式電器設備的轉換連接。xrm101-05照明配電箱有懸掛式和嵌入式兩種，它由箱休，元件安裝架，母線，中性端子排，保護接地端子和電器元件組成，箱體由薄鋼板彎制焊接而成，箱蓋及小門采用冷位伸工藝，進出線孔采用活動敲落孔板，便于施工安裝。使用環境條件海拔高度不超過2000米周?chē)諝鉁囟炔桓哂?0度。符合GB7251.3標準。

主電路方案和元件選擇：
產品以微型斷路器模數化位數（18mm）確定主電路方案和箱體外形尺寸。每種方案分別可安裝小型斷路器9、12、15、18位。每種方案的主開關從32A-125A，饋出開關從10A-40A。開關極數、排列和相對數量可根據工程需要選擇。微型斷路器，可以選擇進口、合資或國產的各種模數化產品。如施耐德公司的C65系列，ABB公司的S260系列，西門子公司的5SX系列及漏電斷路器。
