齊齊哈爾數控淬火機床，洛陽用功

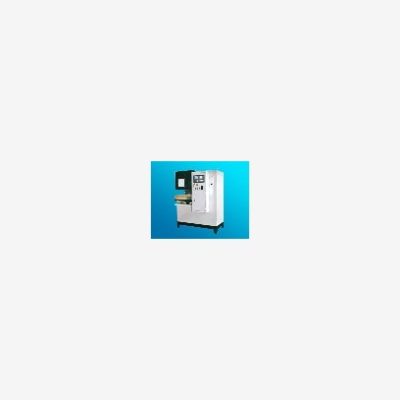

河南洛陽用功高頻感應加熱設備有限公司（數控，回轉支承淬火機床），生產的水平式回轉支承單齒淬火機床適用于：回轉支承內、外齒圈、單齒表面感應淬火。
　　淬火機床采用水平移動支座加回轉工作臺方式；淬火機床具有良好的剛性，變壓器具有左右、上下移動，回轉工作臺采用交流伺服電機驅動，導軌采用矩形直線導軌；回轉工作臺可自動分齒。
　　在淬火過程中無需人工調整，設備自動完成全部齒部的淬火。
　　齒淬火機床配置　
　　機床結構：水平移動支座加水平回轉臺
　　旋轉方式：轉臺回轉自動分齒
　　裝夾：手動找正
　　淬火速度：觸摸屏設定
　　感應圈與工作間：由浮動定位裝置定位
　　電控：觸摸屏及PLC
　　大／小工件調整：調整變壓器滑臺（立柱移動）
　　顯示：淬火速度、冷卻水溫、淬火液溫度
　　驅動電機：交流伺服電機
　　軸數：3
　　工位數：1
　　機床適應性：適應齒部淬火
　　軌道間隙：分電氣及機械跟蹤方式，電器跟蹤間隙可保證0.1mm以內，
　　保證淬火適量的一致性佳。

　　設備技術參數
　　㈠機床技術參數
　　1、適應工件：內外單齒掃描淬火條件下，淬火工件范圍：直徑φ100～φ2500mm，最大寬度250mm；齒輪模數6～20；
　　2、機床主體參數：
　　適應淬火工件直徑范圍：φ100～φ2500mm
　　單齒淬火齒輪模數范圍：6～20 mm
　　最大工件重量：1.5T
　　回轉臺重復定位精度：0.２度
　　回轉臺轉速范圍：0～60r/min
　　回轉臺縱向移動距離：1000mm
　　變壓器上下移動距離：500mm
　　變壓器上下移動速度范圍：0～100mm/s
　　變壓器橫向調整距離：100mm
　　變壓器縱向調整距離：150mm
