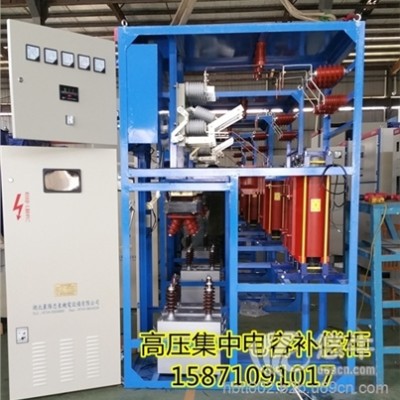

忠東ZDGB-200KVAR高壓電容補償柜

裝置特點

本裝置采用進口或國產優質三相高壓電力電容器，具有介質損耗小、運行溫度低、可靠性高、體積小、重量輕、容量大、使用壽命長等優點：

1．放電起始電壓高、密封性能好，且電容內置放電元件，使裝置脫離電網后，在5分鐘內將殘余電壓降至50V以下。

2．采用高壓噴逐式熔斷器作為單臺電容器的短路保護，確保設備安全運行

3．配有高壓帶電顯示和機械鎖，具有強制閉鎖功能，確保和維護人員安全

4．結構設計合理，動熱穩定性好，使用方便，維護方便。

5．、采用真空電鍍膜金屬化聚丙烯薄膜并聯電容器，自身?yè)p耗小，因?yàn)榫郾┠ぞ哂懈吖ぷ鲌?chǎng)強與低介質損耗及體積小、容量大、損耗小、重量輕等特點。

6、電容器的實測電容與其額定值之偏差不超過額定值的＋10∕－5％。

7、可加裝串聯電抗器，以限制電容器組合閘過程中的涌流，限制操作過電壓和-制電網中高次諧波對電容器的影響。

8、節電效果明顯，將電網功率因數提高到0.95以上，電流下降10％～20％，有效降低線損。

9、自身?yè)p耗低，本裝置所使用的電容器，自身的能量損失極小是一般油浸低膽電容器的五分之一以下。

10、充分考慮用戶實際情況，就地補償柜的電容器組和相關控制部件置于同一柜體，便于高壓電機單機就地補償場合安裝使用。

主要技術指標

1、電源電壓：      3KV~35KV

2、電源頻率：      50Hz±1Hz

3、提高功率因數：  可到0.95以上

4、殘留電壓：      施加電壓斷開5分鐘后，降到50V以下

忠東ZDGB-200KVAR高壓電容補償柜

主要技術參數

1、環境溫度：    -20℃~+40℃

2、相對濕度：    ≤85%

3、海拔高度：    ≤1000米

4、最高工作電壓不應超過額定電壓的110%（過渡過程除外）

5、最大工作電流不應超過額定電流的1.3倍（過渡過程除外）

6．安裝地點無劇烈震動，地面傾斜度≤5

7．安裝地點無導電及爆炸性塵埃、無腐蝕性氣體

8．供電電源符合國家標準規定，無較強的諧波分量

9．特殊使用條件可在訂貨時具體協商

忠東ZDGB-200KVAR高壓電容補償柜

目的

效果1：提高功率因數0.9以上。（避免供電局力率調整電費的罰款）

效果2：降低變壓器損耗

效果3：消除諧波效果諧波分流30%

效果4：降低輸電損耗。（降低線路損耗，有利于延長輸電線路的使用壽命）

效果5：提高輸配電的供電質量。（改善配電網的供電質量和使用效率）
