高電流母線槽系統結構，防護等級更高。采用專用的雙母線連接件將兩條單母線拼裝而成。由鋁母線導體制造的母線槽已在國外一些發達國家得到廣泛應用，其制造技術及工藝已趨成熟。近年來國內部分品牌母線制造商均提供了高品質的鋁導體母線槽，并已在工程實際應用中得到了用戶及設計單位的肯定和好評，顯示了其獨特的優越性。本文試從銅鋁導體的物理性能、化學性能、電氣性能方面進一步探討以鋁導體代替銅導體的可行性。

母線槽的連接母線槽支架必須安裝牢固母線槽應按分段序號、相序、編號、方向和安裝標志正確放置節與節連接時相鄰段母線槽應對準連接后母線槽導體與外殼不應承受機械應力。

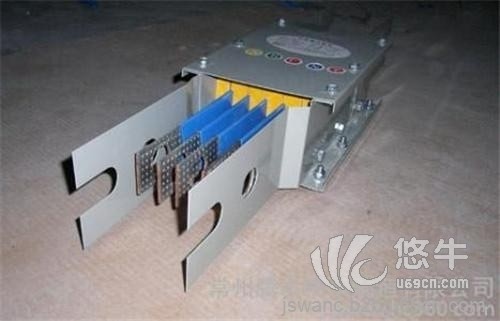

連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷確認無弊后將兩節母線槽開始對接接頭器母線應將母線槽導體插入接頭器內在確保到位后運用扭力扳手鎖緊；對接式母線槽應將需連接的兩節母線導體的端頭部分相互平行對準再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片銅連接片間夾放一塊絕緣隔板。)確認無弊后穿入絕緣螺栓并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位收緊螺栓。

螺栓緊固力矩(M10螺栓力矩值17.7~22.6N.MM12螺栓力矩值31.4~39.2N.MM14螺栓  力矩值51.O~60.8 N.MM16螺栓力矩值78.5~98.IN.M)。用O.1毫米塞尺檢查塞入度小于10mm為合格。擰緊左右側板及上下蓋板螺絲。

封閉式母線是目前工業、建筑等行業應用比較廣泛的電氣產品，它輸送的電流比較大，所以供配電系統中只要有微小的電阻變化，都將會產生較大的熱，如何降低封閉式母線的電阻阻值，將是該產品安裝過程的關鍵問題。在正常條件下，封閉式母線的導電銅排本身的電阻是很小的，譬如1000A的密集型絕緣母線為34.5×10－6Ω/m，1000A的空氣型絕緣母線為44×10－6Ω/m。然而各單元之間的連接處、插接箱的插接處，它們之間的接觸電阻不應忽視。通常封閉式母線通電后易在此處發熱，氧化周圍的銅排。因此如何降低母線連接處的接觸電阻，對于保證母線的供配電安全將是十分重要。
