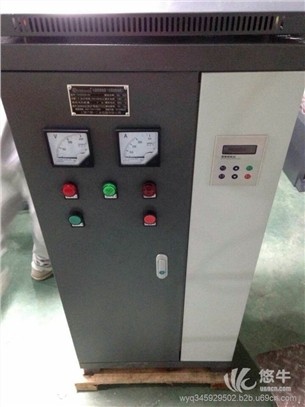

在線式軟起動柜系我公司自主研發的新產品，是國內唯一不需要旁路接觸器的軟起動柜產品，本系列產品擺脫外置旁路接線帶來的許多成本，是軟起動應用向經濟性、實用性、便利性的新突破，是軟起動應用走向普及的典范。

XJR系列產品適用于三相交流異步電機（鼠籠式電機）的起動控制和保護，產品規格有22kW~800 kW，可滿足三相380V電動機的頻繁起動，適應海拔高度達到2200米的地區。

產品的性能及特點

1、  由于不用旁路接觸器，起動柜的維護成本特別低；

2、  可適應煙、灰、塵、沙等惡劣環境下的可靠運行；

3、  起動數據的調節只需用“起子”調節電位器，新老工程師都能應用自如；

4、  本柜的重量只有自藕柜的三分之一，體積只有自藕柜的二分之一；

5、  本柜保護性能齊全，性能可靠，使用壽命長，使用經濟效益高；

在線式軟起動柜選用軟起動柜的優點

1  三相交流異步電機的轉矩和電流特性

三相交流異步電機以其結實耐用、簡單的結構形式和免維護的優點，應用廣泛。但是三相交流異步電機具有很高的直接起動電流，一般為電機額定電流的6-8倍。同時電機起動轉矩和堵轉轉矩通常在額定轉矩2-4倍之間，對于機器設備而言，這就意味按額定轉矩選擇電機的機器設備在起動時要忍受很高的機械負荷。由此可知電機直接起動過程有三個缺點：

a、機器設備的機械系統所承受的負荷較大；

b、設備磨損和維護所產生的費用較高；

c、供電網絡的設計規格必須適應起動過程中的這種較高的負荷。

2、在線式軟起動柜工作方式

在線軟起動柜在每一相中均擁有兩個反并聯接法的晶閘管，其中之一用于正半周，另一只用于負半周。借助相位控制，在可選的起動時間范圍內，利用不同的調節方法將電機電壓的有效值從150~250V電壓升高到380V。電機電流與施加在電機上的電壓成正比變化。因此電會以施加在電機上的電壓的系數減少。電機轉矩與施加在電機上的電壓為二次方關系。因此，起動轉矩會與施加在電機上的電壓呈二次方半系減小。
