ZW10-12G雙電源真空斷路器功能及應用領域概述：

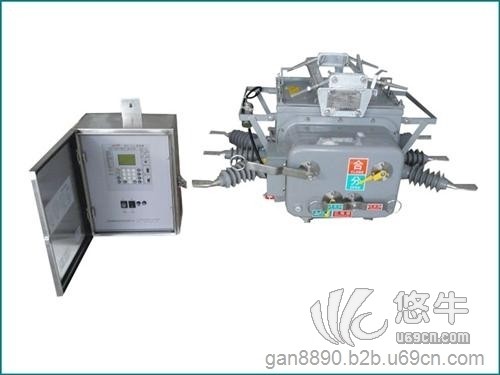

 ZW10-12XDG／630-20型高壓雙電源互投裝置(以下簡稱裝置)是由一臺高壓真空斷路器和智能控制器兩部分組成。適用于交流50Hz、額定電壓12KV、額定電流~630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時，切換裝置可以完成與備用電源的自動切換，以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所，作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。產品在設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電氣連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較高的雙電源電力用戶，作為雙電源供電系統的控制和保護設置。產品廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路，工礦企業10kV線路。

ZW-22KV戶外高壓交流真空斷路器發展史的源來

近年來，隨著我國城市電網的不斷擴大及用電負荷的迅猛增長，同時針對農村電網供電線路長、線損大的特點，原有的10kV電壓等級配電已經難以滿足供電要求，逐漸暴露出其供電距離過大、線損率高、電壓質量難以合乎要求等弱點。而采用20kV電壓等級供電具有增加供電能力、保證電壓質量、降低電網電能損耗、節省電網的建設費用等一系列優勢。所以采用20kV電壓配電等級供電是發展的必然趨勢，勢在必行。ZW□-22型戶外高壓交流真空斷路器是三相交流50Hz、額定電壓為22kV的戶外開關設備，適用于開合各種不同性質的負荷及頻繁操作場合，適用于城網、農網、礦山及鐵道等的電力設備建設和改造。該產品是在吸納國外先進技術，立足于國產原材料和工藝的基礎上，最早研制成功的適合我國國情的22kV戶外高壓開關設備，擁有自有知識產權和多項專利技術，填補了國內22kV電壓等級戶外開關設備的空白，同比國際同類產品具有小型化、免維護、智能化等特點。同時該產品對周圍環境無污染，是綠色環保產品。

ZW32-12G型戶外高壓真空斷路器手動操作機構工作原理

儲能過程

拉動機構手動儲能拉環，或給機構電動儲能信號，電動機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保持此能量。

合閘過程

合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂，連杠帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正?？劢邮箶嗦菲鞅３趾祥l狀態。

分閘過程

分閘時，拉動機構手動分閘拉環或給機構電動分閘信號，機構的合閘保持環節解扣，在觸頭壓力彈簧和分閘彈簧的作用下，機構輸出軸反向轉動，通過連杠，拐臂帶動滅弧室觸頭向下運動，動靜觸頭分開，斷路器分閘。分閘狀態電開關分閘彈簧保持。

過流保護過程

配置電流互感器的斷路器，當流經斷路器主回路的電流超過互感器額定值時，通過互感器副邊輸出5A電流，驅動機構內部過流脫扣器，斷路器分閘。

延時保護器

能在斷路器合閘后避免浪涌電流對斷路器的誤動作,能保證斷路器合閘時有浪涌電流情況下延時0~1.8s(可調)不脫扣,并能在正常工作狀態下,準確地測出分?jǐn)嗯c合閘的工作狀態和有否大電流故障,而且能保證脫扣部分可靠工作.

斷路器在發生短路保護脫扣后,延時保護器自行恢復.
