產品概述

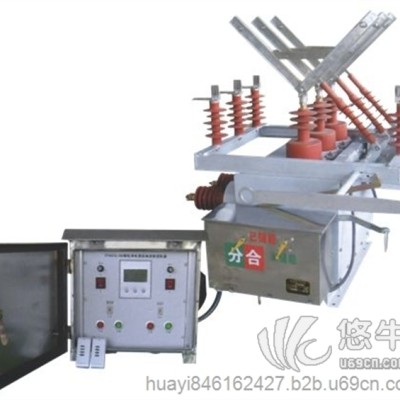

HZW10-12戶外高壓雙電源互投裝置是由一臺
戶外高壓真空斷路器、電動三工位隔離開關與控制部分組成。整體結構為三相共箱式。每項導電回路是由進出線導電桿、導電夾和真空滅弧室連接而成。外絕緣材料為大爬距硅橡膠，內絕緣為硅橡膠、SMC構成的復合絕緣。
適用于交流50Hz、額定電壓12KV、額定電流至630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。
在常用電源發生故障停電時，HZW10-12戶外高壓雙電源互投裝置可以完成與備用電源的自動切換，以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所，作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。
產品在設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電氣連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較要的雙電源電力用戶，作為雙電源供電系統的控制和保護設置。
HZW10-12戶外高壓雙電源互投裝置廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路，工礦企業10kV線路。
型號含義
HZW10-12戶外高壓真空斷路器技術參數
安裝、維護
操作人員應初步了解產品的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。
產品在安裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。
帶隔離開關的斷路器安裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。
產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。
斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安裝。
斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安裝在專用鋼架上。
產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。
運輸、驗收及貯存
運輸
運輸時必整臺裝入封閉的包裝箱內加以固定。
運輸過程中不得翻轉、傾斜，需采取防震措施。
超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。
超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。
驗收
用戶收到斷路器后應進行如下驗收工作：
檢查包裝是否損壞。
對照產品裝箱單檢查文件、附件是否齊全。
檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。
貯存
本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。
裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。
