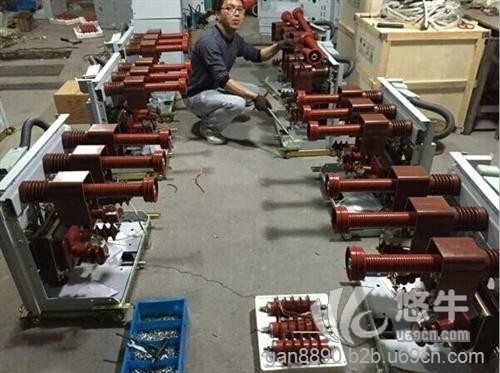

7   VS1真空斷路器安裝、調試

7.1   斷路器從包裝箱中起吊時，掛鉤應掛在斷路器上有明顯標識的起吊孔處，搬移 時不得使上、下出線臂受力，同時不應讓斷路器受到較大的沖擊震動。

注：在正式進柜操作前，請按要求去除起吊裝置。

7.2   VS1真空斷路器出廠前已經過嚴格的出廠檢驗，參數均符合技術要求。一次回路通電前

須做以下準備工作。

a. 檢查斷路器有無損壞，如有損壞請停止使用。

b. 清除臟污，尤其是絕緣表面，由于運輸過程或儲存過程造成的臟污會影響

產品絕緣性能。

c. 用手動方式按規程操作斷路器進行儲能、合閘和分閘，觀察儲能狀態、分 合位置指示是否正常。

d.

用操作電源操作斷路器進行儲能、合閘和分閘，觀察儲能狀態、分合位置 指示是否正常。

e. 手車式斷路器按如下步驟操作：

將推進手柄插入推進孔中，順時針搖動為推進，逆時針搖動為退出。推進總 行程200  0 -3

mm。在分閘狀態下，應順利進入工作位置或試驗位置，請中速轉動手柄20圈，當聽到“嗒”的一聲時即為到位（切忌用力過大而損傷推進機構），同時相應位置指示（S8、S9）回路接通。

7.3  正式運行時額定電流1600A及以上等級請按要求去除絕緣筒蓋。

7.4  進行工頻耐壓絕緣試驗。

8

VS1真空斷路器維護與保養

本公司生產的斷路器選用特制滑動軸承，采用特殊表面處理防銹工藝，配用長效潤滑脂，在正常使用條件下，10~20年不需檢修，但由于使用環境差異，仍需進行必要的檢查、維護工作。

1.  視工作環境在6~12月內應對斷路器本體進行適當檢查。在外觀檢查后，

需對設備表面的污穢受潮部分進行清潔，用干布揩拭絕緣件表面，然后用沾有清洗劑的綢布揩去其它污穢物（注意所用清洗劑能適用于塑料或合成塑料材料）。

2.

當斷路器長期放置時，可能使斷路器活動部分產生陰滯，每年對斷路器進 行至少5次的儲能及合、分閘操作。

3.

每年應對斷路器進行至少1次的絕緣測試以判斷斷路器真空滅弧室是否漏 氣或其它外界原因造成絕緣強度的降低。  4.

對于頻繁操作場所，應注意嚴格控制在技術條件規定的操作次數范圍內， 不能在超出使用壽命后繼續使用。

來源： VS1真空斷路器生產廠家

15. 配置

15.1 二次控制電壓：

DC220V

AC220V DC110V  AC110V

15.2 二次控制可選件配置

15.2.1

防跳裝置：作用一斷路器在合閘完成后，如合閘信號未及時解除，斷路器內部防跳控制回路將切斷合閘回路，防止多閃重合閘。如果柜上采用綜合保護儀和防跳裝置，則需確認防跳裝置是否需要安裝。

15.2.2

閉鎖裝置：作用一在二次控制電源未接通或低于技術要求情況下防止合閘。

15.2.3

過流裝置；作用一在一次回路中過載或短路情況下，通過過流繼電器使過流線圈得電動作，使斷路器分閘。一般加在A，C相，也有三相都加的。當電流互感器的二次輸出容量足夠時，選用間接過流脫扣器方案，有3.5A和5A兩種，當電流互感器的二次輸出容量不足以提供過流脫扣電磁鐵需求時，選用中間變壓器方案，中間變壓器的接線端2.4和2.5接斷路器上的過流脫扣電磁鐵。

15.2.3.1

A.C相過流脫扣(二過流)中間變壓器外部接線原理圖；
