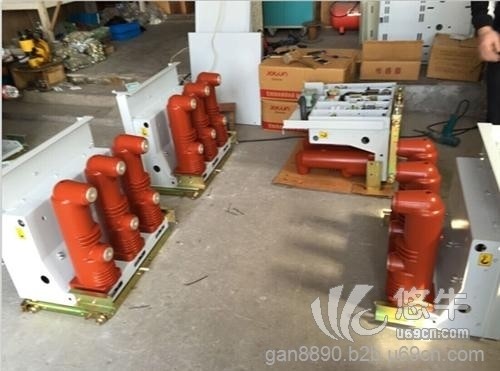

7   VS1真空斷路器安裝、調試

7.1   斷路器從包裝箱中起吊時，掛鉤應掛在斷路器上有明顯標識的起吊孔處，搬移 時不得使上、下出線臂受力，同時不應讓斷路器受到較大的沖擊震動。

注：在正式進柜操作前，請按要求去除起吊裝置。

7.2   VS1真空斷路器出廠前已經過嚴格的出廠檢驗，參數均符合技術要求。一次回路通電前

須做以下準備工作。

a. 檢查斷路器有無損壞，如有損壞請停止使用。

b. 清除臟污，尤其是絕緣表面，由于運輸過程或儲存過程造成的臟污會影響

產品絕緣性能。

c. 用手動方式按規程操作斷路器進行儲能、合閘和分閘，觀察儲能狀態、分 合位置指示是否正常。

d.

用操作電源操作斷路器進行儲能、合閘和分閘，觀察儲能狀態、分合位置 指示是否正常。

e. 手車式斷路器按如下步驟操作：

將推進手柄插入推進孔中，順時針搖動為推進，逆時針搖動為退出。推進總 行程200  0 -3

mm。在分閘狀態下，應順利進入工作位置或試驗位置，請中速轉動手柄20圈，當聽到“嗒”的一聲時即為到位（切忌用力過大而損傷推進機構），同時相應位置指示（S8、S9）回路接通。

15.3 接地裝置

根據斷路器配柜寬度可分為：

800屏接地方案，1000屏接地方案，具體接地裝置示意圖

15.4 二次元器件電氣參數表

16. 運輸與儲存

16.1  運輸

斷路器運輸時必須整臺裝入封閉的包裝箱內并加以固定。

16.2  儲存

斷路器應存放在干燥，通風，防潮，防震及防有害氣體侵蝕的室內，長期存放應在傳動部分加潤滑油，并檢查環境是否符合要求，真空滅弧事的儲存為20年。

17. 隨機文件

a.

產品合格證及出廠實驗報告；

b.

安裝使用說明書；

c.

裝箱清單。

由于真空滅弧室中具有極高的真空度和特殊設計觸頭，使其在觸頭間隙產生適宜的縱向磁場，控制電弧在觸頭表面均勻、移動燃燒，并維持較低的電弧電壓，當電弧電流自然過零時，殘留的離子、電子和蒸氣在電磁場作用下，很快復合式凝聚在觸頭表面和屏蔽罩上。滅弧室斷口的絕緣強度很快恢復，從而使電弧熄滅，達到分?jǐn)嗄康摹?

創新點

VEP-12固封式戶內高壓真空斷路器中，真空滅弧室和主回路其他零件構成的一個整體極柱，是通過自動壓力凝膠工藝（APG）和特珠的嵌入技術把真空滅弧室直接固封在環氧樹脂內，相比類似產品具有裝配工藝簡便、可靠性高，外表面不受外力和外部環境（如灰塵、潮氣、小動物等）的影響等特點，進一步改善了極柱的電均分布狀況。
