由于真空滅弧室中具有極高的真空度和特殊設計觸頭，使其在觸頭間隙產生適宜的縱向磁場，控制電弧在觸頭表面均勻、移動燃燒，并維持較低的電弧電壓，當電弧電流自然過零時，殘留的離子、電子和蒸氣在電磁場作用下，很快復合式凝聚在觸頭表面和屏蔽罩上。滅弧室斷口的絕緣強度很快恢復，從而使電弧熄滅，達到分?jǐn)嗄康摹?

創新點

VEP-12固封式戶內高壓真空斷路器中，真空滅弧室和主回路其他零件構成的一個整體極柱，是通過自動壓力凝膠工藝（APG）和特珠的嵌入技術把真空滅弧室直接固封在環氧樹脂內，相比類似產品具有裝配工藝簡便、可靠性高，外表面不受外力和外部環境（如灰塵、潮氣、小動物等）的影響等特點，進一步改善了極柱的電均分布狀況。

一．JLS-6-10組合式電力計量箱概述：

　　JLS-6-10組合式電力計量箱是三相交流戶外式電力設備，廣泛應用電廠、變電所、工礦企業額定頻率為50Hz、10kV輸電線路中作電能計量用。

二．JLS-6-10組合式電力計量箱結構說明

　　本系列三相油浸式戶外高壓電器設備，主要由組合互感器和電度表箱兩部分組成，表箱內可配置有功和無功電度表或電子表，可分別計量有功電能和無功電能。本產品將高壓電流和電壓互感器組合成器身，浸置在貯有變壓器油的箱體內，整個器身與蓋板相連，能一齊吊出油箱。蓋板上裝有三相高低壓套管和注油孔。并附設安全閥裝置；油箱側面裝有油標，放油孔和接地螺栓箱底有四個固定底腳。箱體外側裝有特殊設計的儀表，內裝三相有功和無功電度表，通過玻璃窗再觀察表計走度情況，儀表箱設計精巧，能供現場校驗，裝拆和調整電度之用，操作及為方便。

7.3  正式運行時額定電流1600A及以上等級請按要求去除絕緣筒蓋。

7.4  進行工頻耐壓絕緣試驗。

8

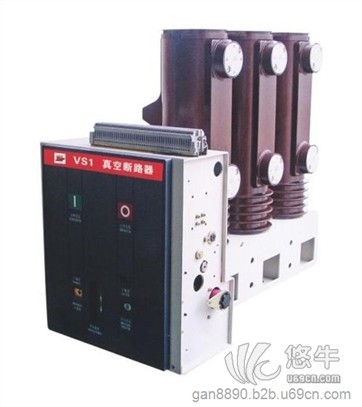

VS1真空斷路器維護與保養

本公司生產的斷路器選用特制滑動軸承，采用特殊表面處理防銹工藝，配用長效潤滑脂，在正常使用條件下，10~20年不需檢修，但由于使用環境差異，仍需進行必要的檢查、維護工作。

1.  視工作環境在6~12月內應對斷路器本體進行適當檢查。在外觀檢查后，

需對設備表面的污穢受潮部分進行清潔，用干布揩拭絕緣件表面，然后用沾有清洗劑的綢布揩去其它污穢物（注意所用清洗劑能適用于塑料或合成塑料材料）。

2.

當斷路器長期放置時，可能使斷路器活動部分產生陰滯，每年對斷路器進 行至少5次的儲能及合、分閘操作。

3.

每年應對斷路器進行至少1次的絕緣測試以判斷斷路器真空滅弧室是否漏 氣或其它外界原因造成絕緣強度的降低。  4.

對于頻繁操作場所，應注意嚴格控制在技術條件規定的操作次數范圍內， 不能在超出使用壽命后繼續使用。
