由于真空滅弧室中具有極高的真空度和特殊設計觸頭，使其在觸頭間隙產生適宜的縱向磁場，控制電弧在觸頭表面均勻、移動燃燒，并維持較低的電弧電壓，當電弧電流自然過零時，殘留的離子、電子和蒸氣在電磁場作用下，很快復合式凝聚在觸頭表面和屏蔽罩上。滅弧室斷口的絕緣強度很快恢復，從而使電弧熄滅，達到分?jǐn)嗄康摹?

創新點

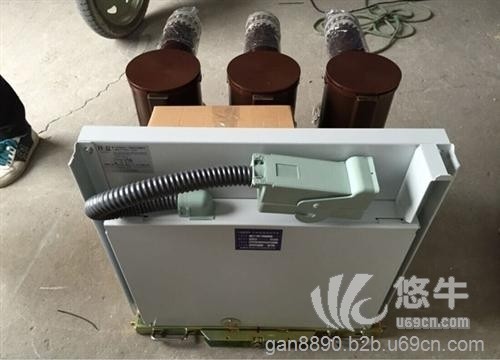

VEP-12固封式戶內高壓真空斷路器中，真空滅弧室和主回路其他零件構成的一個整體極柱，是通過自動壓力凝膠工藝（APG）和特珠的嵌入技術把真空滅弧室直接固封在環氧樹脂內，相比類似產品具有裝配工藝簡便、可靠性高，外表面不受外力和外部環境（如灰塵、潮氣、小動物等）的影響等特點，進一步改善了極柱的電均分布狀況。

VEP-12固封式戶內中壓真空斷路器將操動機構分為箱體、合閘、分閘，二次控制線路等模塊。這與國內操動機構一種規格的斷路器裝配一種操動機構方案相比，具有工藝性好，易于標準化生產，交貨周期短，易實現產品系列化等特點。

在設計真空滅弧室時，采用特殊的設計使回路電阻降到極低值，而且在滑動連接方面采用了一種最新的滑動連接，使整個回路電阻值較低。    國內外發展現狀

 目前戶內中壓真空斷路器正向小型化、少維護、高可靠性方面發展，目前12kV的真空斷路器占市場的90%以上。

真空斷路器最先是采用真空滅弧室敞開式用支撐絕緣子裝配的結構，后出現用U型絕緣支架固定真空滅弧室半敞開式裝配，現市場上需求量較大，將發展成真空滅弧室裝在環氧樹脂澆鑄的絕緣筒里的裝配方式。但這些真空滅弧室都存在易受外力損傷、易受潮、灰塵污染，導致真空滅弧室外表面閃絡、擊穿等事故。近期國內、外開關行業都開始著手開發這種固封式真空斷路器，但工藝均較不過關。

ZW32-12F戶外高壓真空斷路器參數

一、ZW32-12戶外高壓真空斷路器是三相交換50hz、額定電壓12kv的戶外高壓開關裝備。實用于開斷、關合都市或農村配電體系的負荷電流、過載電流和短路電流。斷路器為全新的小型化計劃，全封閉布局，奇特的滅弧室封裝技能，密封性能好、防潮、防凝露，實用于高溫濕潤地區。zw32-12G斷路器本體見隔離開關兩大部分構成，其好處是有明顯開斷斷開，方便后面的電力檢修于維護，能有效的保護人們生命安全。

1.1、ZW32-12戶外高壓真空斷路器含義

    Z  W  32  - 12 （G）（F） / T（M）  630  -  20

    Z-------戶外

    W-------真空斷路器

    32------設計序號

    12------12KV

    G-------帶隔離開關（不帶可省略）

    F-------智能型斷路器（俗稱看門狗斷路器）

    T（M）----T彈操機構M永磁機構

    630-----額定電流A（可選630A/1250A）

    20------開斷電流KA（可選20KA/25KA）
