VS1-12M永磁真空斷路器工作原理：

   當斷路器處于合閘或分閘位置時，線圈中無電流通過，永久磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵芯保持在上下極限位置，而不需要任何機械鎖扣。當有動作信號時，合閘或分閘線圈中的電流產生磁勢，動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成，動鐵芯連同固定在上面的驅動桿，在合成磁場力的作用下，在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構，是由于動鐵芯在行程終止的兩個位置，不需要消耗任何能量即可保持。而傳統的電磁機構，動鐵芯是通過彈簧的作用被保持在行程的一端，而在行程的另一端，靠機械鎖扣或電磁能量進行保護。

VS1-12M永磁真空斷路器滅弧室滅弧原理

   VS1-12/M斷路器(配永磁操動機構)采用真空滅弧室，以真空作為滅弧和絕緣介質，滅弧室具有極高的真空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時由于觸頭的特殊結構，在觸頭間隙中也會產生適當?shù)目v磁場，促使真空電弧保持為擴散型，并使電弧均勻分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅，達到分斷的目的，由于該真空斷路器采用磁場控制真空電弧，因而具有強而穩的開斷電流的能力。

1. 10 kV看門狗分界斷路器饋電架空線路的特點

對于遠近郊區供電公司來說，在所轄主網主系統中10 kV饋電出線的安全供電十分重要。但是，10 kV饋電線路特點是結構多樣，事故多發，特別是在城近郊區和遠郊區地區還存在大量的架空輸電線路，這些架空輸電線路往往都是多分支線路，安全可靠性差，遇到刮風下雨等惡劣天氣，接地和短路故障頻發，嚴重影響了電網的安全可靠供電。

2. 線路結構復雜事故查找困難

用戶專線只帶一兩條支線，有的線路是T接多條支線或多臺變壓器呈放射狀；有的線路短到幾十米，有的線路長達幾十千米；有的架空線路穿山越嶺維護困難，有的配電變壓器老化嚴重；有的全線架空，有的是電纜架空混合線路；有些架空線路臨時帶有電纜用戶、帶有臨時箱變。架空線路一旦發生故障查找困難，特別是當線路發生單相接地時，由于故障點難以確定，往往延誤了事故處理，造成故障擴大，進一步發展為相間短路，或者損壞電氣設備。

3.線路保護配置相對簡單

變電站10 kV架空線路保護一般只配置過流、速斷、重合閘保護，在小電阻接地系統中再配置兩段零序保護。因此，為保證繼電保護的選擇性和靈敏性，就必須使整條線路都處在保護范圍之內，要求線路末端故障時，保護應有足夠的靈敏度。這樣，就會由于一處故障造成全線停電，并且線路上下級保護呈階梯性相互配合，在線路末端已經沒有保護級差時間，只能失去選擇性故障掉閘而致使全線掉閘。

4.不同的10 kV接地方式

對于消弧線圈接地系統，10 kV配電線路發生線路單相接地故障時不掉閘，只發接地信號。對于小電阻接地系統，10 kV配電線路配置零序保護，單相接地故障時掉閘。

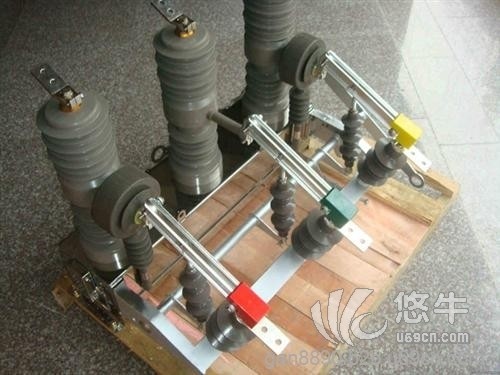

ZW8加高型真空斷路器概述

      ZW8－12加高型系列戶外高壓真空斷路器具有自備操作電源AC220V（110V）和計量電壓互感器10000/100V（220V）。二相計量電流互感器0.2S變比任意選擇。具有過流跳閘功能。

ZW8-12柱上真空斷路器特點：

　　1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

　　2）內置多抽頭電流互感器可作為過電流保護之用

　　3）采用雙繞組電流互感器可作為保護和計量用

　　4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。

　　5）可加裝隔離開關

ZW8-12柱上真空斷路器訂貨須知：

　　訂貨時用戶需提供下列技術資料：

　　1）斷路器型號、名稱、數量。

　　2）額定電流，額定短路操作電流。

　　3）操作方式、操作電壓。

　　4）配備電流互感器電流比。

　　5）使用場合。
