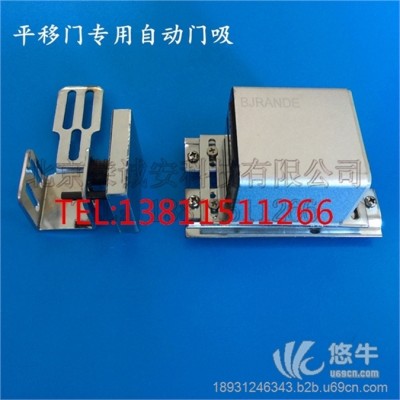

自動門電磁鎖自動門專用鎖平開門鎖自動門配件自動門磁力鎖

自動門安全鎖使用說明書

一、系統特點：

     整體一體設計，方便安裝；

     本鎖寬度可調（59mm~89mm），可搭配多種自動門鋁槽使用；

     吸附板安裝架除上下可調外，前后亦可調整，方便與本鎖吻合安裝避免碰撞；

     鎖體內置出門開關和指示燈，方便自動門調試和維修；

     本鎖設有外接延時出門開關接點，方便安裝出門開關；

     最大拉力100kg，消耗電流小于150mA（以DC12V時測）。

二、接線說明：

      5芯排線：棕線和綠線接自動門開門點；

      白線接電源正極（+12V），黑線接電源負極（GND）；

      藍線與電源負極引出線接出門開關。
