一 、 用 途

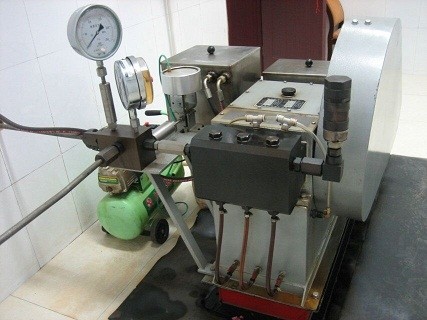

四川思凱達3D-SY系列超高壓泵，可滿足各種容器、管道、閥門作水壓試驗及爆破試驗，試驗壓力均可在常壓升到額定排出壓力。泵的輸送介質一般為乳化液，也可用防銹水及粘度與乳化液相近的中性油品，其溫度為5～60℃ 。
二、技術參數
型 號 |
額定工 作壓力 MPa |
流量 L/h |
柱塞直徑 mm |
行程 mm |
配套電機 型號、功率 |
外 形 尺 寸 （長X寬X高） mm |
重量 Kg |
3D-SY100 MPa |
100 |
122 |
12 |
40 |
Y132 M2-6 5.5Kw |
1690X675X1000 |
630 |
3D-SY125 MPa |
125 |
84.7 |
10 |
||||
3D-SY160 MPa |
160 |
68.7 |
9 |
||||
3D-SY200 MPa |
200 |
54 |
8 |
||||
3D-SY140 MPa |
140 |
900 |
|
|
45 KW |
2000X1300X800 |
1200 |
3D-SY200 MPa |
200 |
180 |
|
|
15KW |
1600X900X700 |
450 |
3D-SY200 MPa |
200 |
450 |
|
|
30KW |
1800X1200X800 |
950 |
3D-SY200 MPa |
200 |
600 |
|
|
45 KW |
2000X1300X800 |
1200 |
三、主要結構和工作原理
本泵為臥式三柱塞泵，由電動機、皮帶輪、機架、泵頭和底座等組成。
1、機架
機架由機身、曲軸、連桿、十字頭等組成 。電動機通過三角皮帶輪進行減速，并通過曲柄連桿機構將旋轉運動轉變?yōu)槭诸^的往復直線運動。
機身是一箱形結構的鑄鐵件，前端鏜有三個安裝孔，以保證柱塞與十字頭的同軸度，機身后端開有一個長方形孔，便于十字頭、連桿等零件的裝拆。
曲軸為整體式三曲拐。連桿大頭處為剖分式結構，配有標準的175柴油機連桿軸瓦，連桿小頭配有銅軸瓦與十字頭銷連接。
十字頭為圓筒形結構，與十字頭銷配合孔兩端面裝有彈性擋圈，防止十字頭銷軸向移動，十字頭與柱塞聯接采用中間球面結構，能保證柱塞自動定位。
2、 泵頭
泵頭由泵體、吸入閥、排出閥、柱塞副等零件組成。泵體固定在機身上，由十字頭帶動柱塞在泵體內往復運動，使泵體內的工作容積產生周期性變化。當柱塞為吸入行程時，泵體內容積增大，排出閥關閉，形成局部真空，工作介質在大氣壓下，由吸入閥進入泵體；反之，吸入閥關閉，工作介質由排出閥輸出，經過單向閥，由外接管路輸送到被試器件內，直至達到所需壓力。
