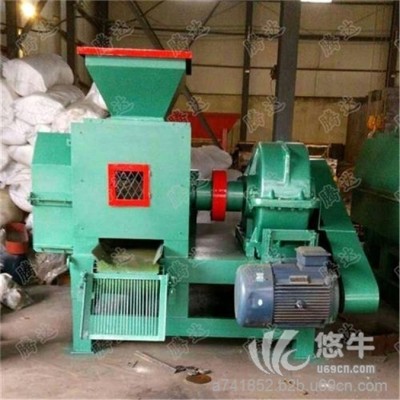

四輥二次加壓壓球機主要適用于民用和工業型煤生產，該設備技術性能優越，結構緊湊、裝配工藝合理、成型輥采用特種合金材質、使用壽命長、同時也解決了型煤生產中普遍存在的成型壓力低、球的強度小等問題，是型煤生產中的理想設備。

四輥二次加壓壓球機主要結構有傳動系統、主機架、減速器、皮帶運輸機、預壓裝置、輥套的球槽對位裝置、液壓系統及電控等幾部分組成。工作時物料定量、均勻地加入壓球機預壓裝置，使預壓裝置內保持穩定的料位，然后由預壓裝置中預壓螺旋將物料強制壓入對輥中間對物料進行預壓縮并輸送至兩只對輥的弧形槽口，兩只對輥表面均勻分布形狀相同的輥窩，通過嚙合傳動，使兩只對輥等速、反向旋轉，將輸送至槽口的物料咬入槽內并強制壓縮，隨著對輥繼續轉動，在其彈力及重力作用下脫球，隨著電動機連續轉動壓輥?zhàn)髦芷谛缘霓D(zhuǎn)動壓制成型運動，實現批量生產。

對輥壓球機介紹：

對輥壓球機是一種將粉狀物料壓制成球的設備，它的應用極為廣泛，可對許多材料進行壓團、制?；驂呵?。對輥壓球機設備具有成球率高、消耗功率，湊便于檢修調試等明顯優點，對于皮江法煉鎂工藝無疑是一種比較理想的關鍵設備。為滿足物料成型的要求，對輥壓球機設備的予壓螺旋采用了電磁調速電機，調速方式為手控式，用戶可根據成球情況適當改變予壓機的轉速使之達到大的成球率和高的產能。經對輥壓球機設備壓制的物料經篩分機，篩上合格球團進行包裝，篩下料可返回倉與新料混合再進行壓團。

對輥壓球機對成型物料的要求：

1、物料粒度在80-200目均可

2、物料中不允許帶有任何金屬物。否則將損壞輥皮表面。

3、供料必須滿足，宜采用可調速的螺旋給料機，觀察回料量調整新料的供給量。

對輥壓球機用范圍：

對輥壓球機應用廣泛，可對如鋁屑、活性炭、木炭、粘土、焦屑、煤、冰晶石、化肥、塑料、石灰石等物料進行壓團，制?；驂呵颍瑴p少粉塵，控制容重，返回利用，改進運輸特性。對輥壓球機主要用于：煤粉成型,干粉成型,脫硫石膏成型,焦粉成型；鐵屑及各種金屬礦粉粉成型。

小型壓球機構造組成：

1、給料部分，主要是實現定量給料來保證物料均勻進入小型間。螺旋送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被壓物料強制壓入主進料口。由于電磁調速電機恒矩特性，當螺旋送料機的壓料量與主機所需物料量相等時，可以保持恒定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。

2、傳動部分，主傳動系統為：電動機--三角形帶---減速機---開式齒輪---軋輥。主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座后邊裝有液壓裝置。液壓保護裝置是由液壓泵將小型油打入液壓缸，使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。

3、成型部分，主要指主機部分，核心部分是軋輥。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩沖作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。

小型壓球機安裝與調試

小型壓球機必須有一個較平衡的底座，注意校正水平，墊平間隙，配輸送機的還要與輸送機高度、水平等相對應，安裝完畢后，嚴格檢查各部件是否連接牢固，檢查機上是否放有雜物，加足減速器和齒輪箱兩處的潤滑油，確定各部件無誤時方可試機。試機時看是否倒轉，方向正確后空運轉三十分鐘看各部件是否有異常響聲或發熱，發現問題及時解決，一切正常后準備300公斤干料（不加水分的煤粉、細砂子或耐火材料），進行干磨拋光，大約五遍左右，即可進行正式生產。請注意：含水率對成球的壓力和脫模有很大的影響，一定要掌握好，先干后濕，嚴禁重車啟動。在機器正常生產后初階段一定要專人***好，防止部件螺栓松動，發現情況立即停機，減速器和齒輪箱內的潤滑油，在開始使用磨合三十天后要更換新的齒輪油！
