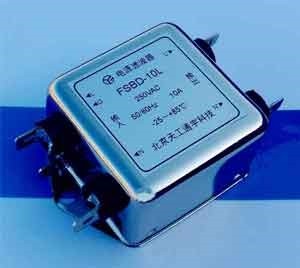

D封裝交流單相B結構濾波器
◆ 產品特點: 能有效抑制電磁干擾（EMI）沿電源線的傳導，雙向可逆，既能有效防護設備免受來自電網的電磁干擾，又能防止設備向電網發射電磁噪聲，常規通用，高性價比，結構緊湊，安裝方便。
◆ 額定工作電流6--
◆ 經濟型濾波器，單級常規通用，高性價比，結構緊湊，安裝方便。
◆ 使用場合：用于各種電力電子設備，電子測量?jī)x器。
◆ 技術參數：
|
額定電壓 Rated
Voltage |
120/250VAC |
||
|
額定電流 Rated
Current |
6- |
||
|
工作頻率 Operating
Frequency |
50/60Hz |
||
|
耐壓試驗 Test
Voltage |
線—線 Line to line |
1768VDC |
1min |
|
線—地 Line to ground |
2000VAC |
1min |
|
|
最大漏電流Leakage current |
0.3mA(250VAC@50Hz) |
||
|
溫度范圍
Temperature Range |
-25--+ |
||
|
端接方式 Termination
Methods |
輸入端 Input |
輸出端 Output |
|
|
焊片 |
焊片 |
||
◆ 插入損耗 Insertion Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω測量系統,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
|
插入損耗 （dB） |
||||||||||
|
頻率（MHz） |
0.01 |
0.05 |
0.10 |
0.15 |
0.5 |
1.0 |
5.0 |
10 |
20 |
30 |
|
共
模 |
6 |
16 |
22 |
24 |
32 |
34 |
46 |
56 |
68 |
62 |
|
差
模 |
5 |
18 |
21 |
35 |
45 |
47 |
54 |
63 |
66 |
64 |
◆ 電路類型
請baidu北京天工通宇科技有限公司，登錄公司官網查詢。
◆ 外形尺寸（封裝）
請baidu北京天工通宇科技有限公司，登錄公司官網查詢。
◆ 安裝提示：
1 安裝位置：濾波器安裝的最佳位置應在電源線入口處，以縮短輸入線在機箱內的長度，減少輻射干擾的空間耦合；
2 接地：濾波器的接地必須良好。對于金屬外殼的濾波器，外殼必須與設備機箱進行低阻抗連接，即外殼必須與機箱面板面導電接觸，并接好地線；
3濾波器輸入端和輸出端的布線：濾波器的輸入線、輸出線必須拉開距離，切忌并行走線，以避免輸入線纜和輸出線纜間發生耦合而旁路了濾波器，造成濾波器失效。
◆ 參考標準
[1] GB/T15287―94抑制射頻干擾整件濾波器 第一部分 總規范
[2] GB/T15288―94抑制射頻干擾整件濾波器 第二部分 分規范
[3] UL1283―1984電磁干擾濾波器安全標準
