社區電力配電絕緣膠板

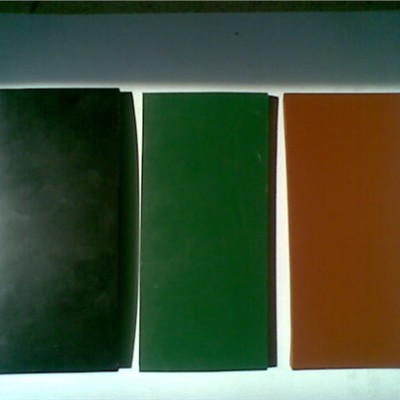

配電室常規使用的絕緣塑料片結構：

　　(1)5KV絕緣塑料片材厚度：3毫米的尺寸比例：5.8KG/m2顏色：紅，綠，黑

　　(2)10KV絕緣塑料片材厚度：5毫米大小的比例：9.2KG/m2顏色：紅，綠，黑

　　(3)15KV絕緣塑料片材厚度：5毫米大小的比例：9.2KG/m2顏色：紅，綠，黑

　　(4)20KV絕緣塑料片材厚度：6毫米的尺寸比例：11KG/m2顏色：紅，綠，黑

　　(5)25KV絕緣塑料片材厚度：8mm比例大小：14.8KG/m2顏色：紅，綠，黑

液體介質的絕緣特性

　　液體電介質又稱絕緣油，在常溫下為液態，在電氣設備中起絕緣、傳熱、浸漬及填充作用，主要用在變壓器、油斷路器、電容器和電纜等電氣設備中。液體電介質與氣體電介質一樣具有流動性，擊穿后有自愈性，但液體電介質電氣強度比氣體的高，純凈的液體介質很小的均勻場間隙中電氣強度可達到1MV/CM，工程用的液體介質擊穿場強很少超過300KV/CM，一般在200-250KV/CM的范圍內，液體電介質有礦物絕緣油、合成絕緣油和植物油三大類。

　　實際應用中，也常使用混合油，即用兩種或兩種以上的絕緣油混合成新的絕緣油，以改善某些特性，如耐燃性、析氣行、自熄性、局部放電特性等。電氣設備對液體介質的要求，首先是電氣性能好，如絕緣強度高、電阻率高、介質損耗及介電常數小(電容器則要求介電常數高);其次，還要求散熱及流動性能好，即黏度低，導熱好，物理及化學性質穩定、不易燃、無毒、以及其他一些特殊要求。

　　提高液體介質擊穿場強的措施

　　純凈液體介質的擊穿場強雖高，但其精制、提純極其復雜，而且在電氣設備制造過程中又難免會有雜質重新混入;此外，在運行中也會因液體介質劣化而分解出氣體或低分子物，所以，工程用液體介質總或多或少含有一些雜質。例如，油常因受潮而含有水分，還常含有由紙或布脫落的纖維等固體微粒。因此，油中雜質對擊穿場強有很大的影響，減少雜質的影響起著決定性的作用。

　　1)過濾

　　使油在壓力下通過濾油機中的濾紙，即可將纖維，碳粒等固態雜質除去，油中大部分水分和有機酸等也會被濾紙所吸附。對于運行中的變壓器，常用此法來恢復變壓器油的絕緣性能。

　　2)防潮

　　絕緣件在浸油前必須烘干，必要時可用真空干燥法去除水分。
